鋁合金電纜優異的實際使用性能及其超高的性價比優勢，越來越多的被廣大工程用戶所認可；在實際配電工程中，大量的工程用戶需要將原有的銅芯電纜設計改為鋁合金電纜應用方案，目的是優化原有設計標準同時大幅度的降低整個工程的線纜綜合造價；那在實際工程項目中，我們?nèi)绾我?guī)范的將原有銅芯電纜對應轉換為性能一致的鋁合金電纜呢？

對比以上鋁合金導體和銅導體：

1、電氣性能：當通過緊壓合股技術生產的合金導體的外徑比銅導體大1.1~1.2倍，鋁合金導體和銅導體的電氣性能一致；但質量相同時鋁合金導體的導電性能是銅導體的2倍。



2、抗拉強度：鋁合金導體只有銅導體的一半（113.8：220MPa，是純鋁的1.5倍），由于鋁合金導體的密度只有銅導體的30.4%，因而即使鋁合金導體截面積提高到銅導體截面積的150%，鋁合金導體的重量也只有銅導體的45%，這使得鋁合金導體的抗拉強度相對于銅導體還有一定的優勢。

3、延伸性能：通過以上表中可看到在斷裂伸長率上，鋁合金導體和銅導體基本相同。

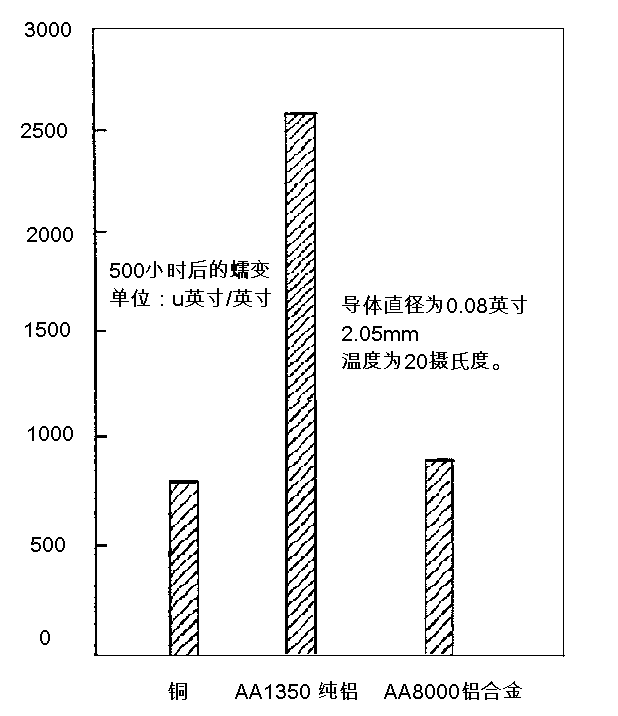

4、抗蠕變性能：銅、純鋁、鋁合金導體，在通過500小時的蠕變試驗中，可以看到，和純鋁導體相比，鋁合金導體的抗蠕變性能約是純鋁的280%，和銅導體基本一致。

5、屈服強度：鋁合金導體的屈服強度（53.9）和銅導體基本一致（60），是純鋁的200%

6、連接可靠性：電力電纜導體用壓接型銅、鋁接線端子和連接管標準GB14315-2008已經正式實施，在該標準中，也已正式將銅鋁過渡端子寫入標準，為合金電纜和銅排以及銅的電氣設備連接提供了理論依據。合金導體無論是在美國佐治亞電力實驗室還是上海電纜研究所的熱循環實驗都表明合金電纜的連接是安全可靠的，實驗報告數據顯示，其連接的可靠性甚至比銅導體的還要穩定。

結論：

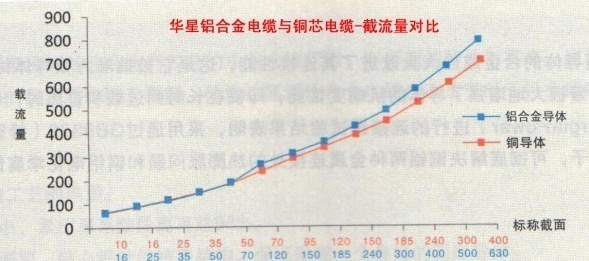

鋁合金電纜和銅芯電纜在同截面同等長度的情況下，其導電率是銅電纜的 ６１．８％，載流量約為銅電纜的７８％，但其質量不到同等電氣性能銅纜的一半。根據電纜截面的規格分布，將鋁合金電纜的截面增大１．５倍左右，載流量與電壓降等電氣參數與銅纜相當，因此在已知銅電纜型號規格的前提下，只需按照70及70以下小規格的銅纜對應使用加大一個規格的鋁合金電纜，95及95以上直接對應使用加大兩個個規格的鋁合金電纜即可，其電氣性能、機械性能及相應的應用指標與原銅芯電纜設計標準一致，其實際使用性能更優于原有的銅芯電纜設計標準。

     以上資料引用于《華星合金電纜研究院》，相關判定及指標僅供參考，具體性能參數以第三方檢測依據為準。
